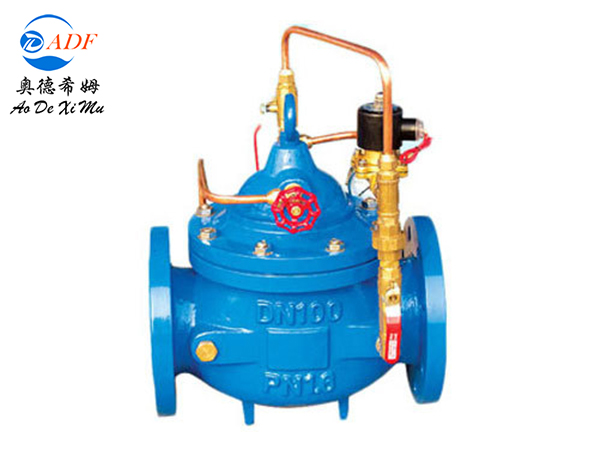

水泵控制閥(700X)由主閥、電磁導閥、針閥、球閥、單向閥、行程開關、微形過濾器和壓力表組成水力控制接管系統。水泵需停止工作時，先由進口壓使主閥關閉90%后，水泵停止運轉。剩余10%由回水關閉?？煞乐顾N現象發生。其工作原理是：當水泵工作閥門向下游供水時，電磁導閥全開，針閥調至適當開度，上游水經針閥、單向閥進入主閥控制室，經電磁導閥流出，此時主閥控制室的壓力保持主閥處于合適的開度，保持下游正常供水。當水泵停止工作時，電磁導閥先關閉，主閥控制室停止排水，控制室壓力升高，主閥開始關閉。當關閉至90%時，主閥上部行程開關輸出停泵信號，水泵停止運轉。此時下游回水經單向閥進入主閥控制室，控制室壓力升高，主閥被關閉。
   水泵控制閥(700X)工作閥門向下游供水時，電磁導閥全開，針閥調至適當開度，上游水經針閥、單向閥進入主閥控制室，經電磁導閥流出，此時主閥控制室的壓力保持主閥處于合適的開度，保持下游正常供水。當水泵停止工作時，電磁導閥先關閉，主閥控制室停止排水，控制室壓力升高，主閥開始關閉。當關閉至90%時，主閥上部行程開關輸出停泵信號，水泵停止運轉。此時下游回水經單向閥進入主閥控制室，控制室壓力升高，主閥被關閉。
    水泵控制閥(700X)利用電磁導閥控制，不需要其它裝置和能源。節約能源，保養簡便，停泵平穩。電磁閥可采用交流電220V或直流電24V。700X多功能水泵控制閥產品廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。
   水泵控制閥(700X)的工作壓力分1．0MPa、1．6MPa、2．5MPa、4.0MPa、6.4MPa、10.0MPa六種，動作壓力大于或等于0.03MPa，介質溫度在0－－80℃，緩閉時間可在3-120s內調節，管道流速2m／s時的壓力損失小于0．01MPa，水錘峰值小于1．5倍的工作壓力，公稱口徑DN50-DNl400。水泵控制閥(700X)的壓力——溫度等級由殼體、內件及控制管系統材料的壓力——溫度等級確定。水泵控制閥(700X)在某一溫度下的大允許工作壓力取殼體、內件及控制管系統材料在該溫度下大允許工作壓力值中的小值。
   水泵控制閥(700X)執行標準：
   設計規范：QB/T219
   結構長度：QB/T219
   試驗與檢驗：GB/T13927
   法蘭連接：JB/T79、GB9112～9131、HG20592、SH3406、ANSI B16.5
   產品標識：GB/T 12220
   供貨規范：JB/T 7928
