簡介
倒流防止器根據我國目前的供水管網，尤其是生活飲用水管道回流污染嚴重，又無有效防止回流污染裝置的情況下，研制的一種嚴格限定管道中水只能單向流動的水力控制組合裝置，它的功能是在任何工況下防止管道中的介質倒流，以達到避免倒流污染的目的。同時倒流防止器，也稱為防污隔斷閥。目前倒流防止器主要分為低阻力倒流防止器和減壓型倒流防止器兩類，按國家標準低阻力倒流防止器的水頭損失小于3米，減壓型倒流防止器的水頭損失小于7米。
種類
按連接方式分：法蘭連接的有減壓型倒流防止器，低阻力倒流防止器（有雙膜片低阻力倒流防止器，單膜片低阻力倒流防止器兩種）；絲扣連接的有絲扣型低阻力倒流防止器、微型倒流防止器，水表用倒流防止器。
原理作用
倒流防止器

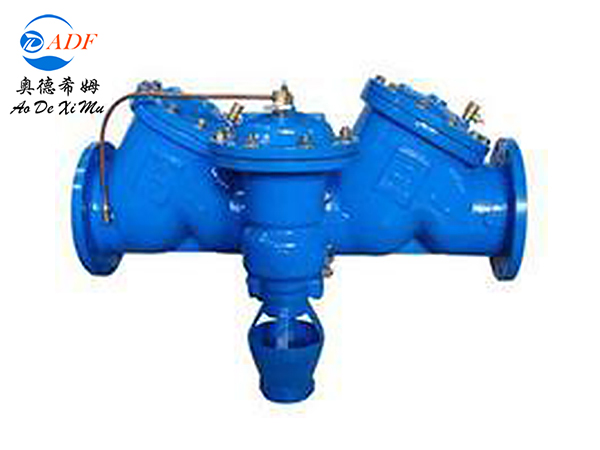

倒流防止器產品由兩個隔開的止回閥和一個液壓傳動的泄水閥組成。由于止回閥的局部水頭損失，中間腔內的壓力始終低于入水口的壓力。這個壓差驅使泄水閥處于關閉狀態，管路正常供水。在壓力異常時，（即出口端壓力高于中間腔），即使兩個止回閥都不能反向密封，安全泄水閥也能自動開啟將倒流水泄空，并形成空氣隔斷，確認上游供水衛生安全。
一般來說，這種閥門適用于清水或物理、化學性質類似清水且不允許介質倒流的管道系統中。例如：
1、生活飲用水管道與接出的用于非生活飲用水（消防、生產、灌溉、環保、灑水等）管道的交叉處。
2、市政自來水接入用戶的靠近用戶水表的出水處。
3、水淹沒供水管出流口時的管道上。
4、串聯了加壓泵或多類增壓設備的生活飲用水管道上的吸水管道上。
5、各類建筑的生活飲用水管網和生產中認為不允許介質倒流的管道中。
安裝要求：
1. 倒流防止器宜水平安裝，安裝地點環境應清潔，有足夠的維護空間。倒流防止器配有空氣阻隔器，其出口必須接至排水管網或下水道中。
2．為測試及維修需要，排水器出口與空氣阻隔器之間安裝球閥，正常工作時，球閥處開啟狀態。
3.閥前應裝控制閥門、過濾器及活接頭，閥后裝控制閥門以便維修。
安裝部位：
1. 自來水管網接入用戶的接戶管水表后面。
2. 生活用水管道上接出非生活飲用水和排污管，安裝于接出管起端。
3. 生活飲用水水箱的進水管上（水箱底部進水時）。
4. 生活飲用水管道上串聯加壓泵時安裝于泵吸水管上。
5. 安裝地應保持環境的清潔衛生，必要時對環境進行消毒。
安裝與調試
倒流防止器倒流防止器結構圖
1、正式安裝之前，應可以沖洗所有管道。
2、倒流防止器應安裝在水平位置，這個位置應方便調試和維修，并能及時發現水的泄放或故障的產生，安裝后倒流防止器的閥體不應承受管道的重量，并注意避免凍壞和人為破壞。
3、倒流防止器兩端宜安裝維修閘閥，進口前宜安裝過濾器，而且至少應有一端裝有可撓性接頭。然而，對于只在緊急情況下才使用的管路上（例如消防系統管道），應考慮過濾器的網眼被雜質堵塞而引起緊急情況下供水中斷的可能性。
4、泄水閥的排水口不應直接與排水管道固定連接，而應通過漏水斗排放到地面上的排水溝，漏水斗下端面與地面距離不應小于300mm。
按CJ/T160-2002《倒流防止器》定義：一種嚴格限定管道中的壓力水只能單向流動的水力控制組合裝置。產品代號DFQ。其常見結構（標準中示例）如右圖：
裝置示意圖
裝置示意圖
倒流防止器示意圖
裝置特點
1、該產品設計獨特，外型美觀，安裝簡單，維修方便。
2、雙止回加空氣隔斷，可以防止任何工況下的倒流污染。
3、計算精確，加工精良，性能可靠，動作靈敏。
4、根據CJ/T160-2002標準設計。
5、內外表面均噴環保涂層，確保產品的防腐蝕及安全性。
如倒流防止器需使用在海水中訂貨時需注明。
主要技術參數
公稱壓力：1.0～2.5MPa
公稱通徑：50～400mm
適用介質：水
適用溫度：0～80℃
法蘭標準：GB/T 17241.6GB/T 9113
試驗標準：GB/T 13927API598
閥體、閥蓋 鑄鐵、碳鋼、不銹鋼
閥瓣 碳鋼、不銹鋼、丁腈橡膠
閥桿 鋁青銅、鉻不銹鋼
膜片 丁腈橡膠
膜片壓板 碳鋼、不銹鋼
彈簧 不銹鋼
