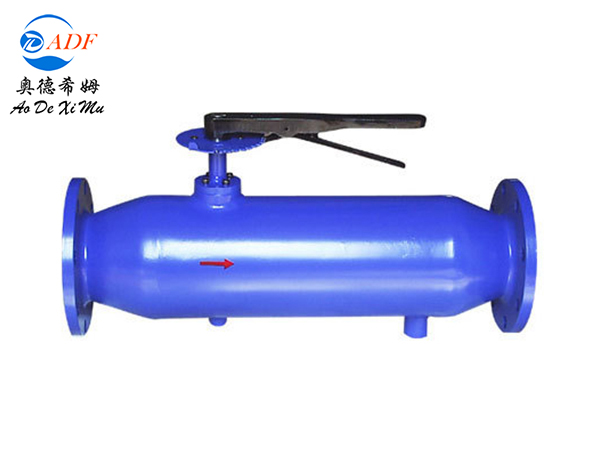

自動排污過濾器由殼體、多元濾芯、反沖洗機構、電控箱、減速機、電動閥門和差壓控制器等部分組成。殼體內的橫隔板將其內腔分為上、下兩腔，上腔內配有多個過濾芯，這樣充分利用了過濾空間，顯著縮小了過濾器的體積，下腔內安裝有反沖 洗吸盤。工作時，濁液經入口進入過濾器下腔，又經隔板孔進入濾芯的內腔。大于過濾芯縫隙的雜質被截留，凈液穿過縫隙到達上腔， 后從出口送出。
   自動排污過濾器芯采用高強度的楔形濾網，通過壓差控制、定時控制自動清洗濾芯。當過濾器內雜質積聚在濾芯表面引起進出口壓差增大到設定值，驅動反沖洗機構。當反沖洗吸盤口與濾芯進口正對時，排污閥打開，此時系統泄壓排水，吸盤與濾芯內側出現一個相對壓力低于濾芯外側水壓的負壓區，迫使部分凈循環水從濾芯外側流入濾芯內側，吸附在濾芯內內壁上的雜質微粒隨水流進穣盤內并從排污閥排出。特殊設計的濾網使得濾芯內部產生噴射效果，任何雜質都將被從光滑的內壁上沖走。當過濾器進出口壓差恢復正?；蚨〞r(shí)器設定時間結束，整個過程中，物料不斷流，反洗耗水量少，實現了連續化，自動化生產。本類閥門在管道中一般應當水平安裝。
   自動排污過濾器廣泛用于冶金、化工、石油、造紙、醫藥、食品、采礦、電力、城市給水領域，諸如工業廢水，循環水的過濾，乳化液的再生，廢油過濾處理，冶金行業的連鑄水系統、高爐水系統，熱軋用高壓水除鱗系統，是一種先進、高效且易操作的全自動過濾裝置。
   自動排污過濾器的特點：
   1、雜質和污垢可定期自動沖洗排放。
   2、工作壓力1.6MPa、工作溫度0℃-60℃(尼綸濾網)0-150℃(不銹鋼濾網)。
   3、該自動排污過濾器結構簡單合理，性能穩定可靠。
   4、直接安裝在管道系統中，過濾清潔水質不需用任何支撐結構，施工簡便。
   自動排污過濾器工作原理：
   1、正常沖洗
   沖洗原理：在開啟轉向閥正常過濾工作情況下，快速打開排污口閥門，過濾器簡體內壓力瞬間下降，引起濾網振動，從而振松抖落粘附于濾網上的雜質及污垢，并隨水流從排污口排出。
   2、強制反沖
   沖洗原理：在按正常清洗排污時，關閉轉向閥，使水流在濾網筒前段過濾后，部分水流反沖回后段濾筒，沖洗濾網粘附的雜質及污垢，并隨水流從排污口排出。
