用途:
微阻緩閉止回閥適用于公稱壓力PN1.0MPa~42.0MPa、微阻緩閉止回閥微阻緩閉止回閥Class150-2500;公稱通徑DN15~1200mm、NPS1/2~48;工作溫度-196~540℃的各種管路上，用于防止介質倒流。通過選用不同的材質，可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。
主要材質
碳鋼、低溫鋼、雙相鋼(F51/F53)、鈦合金、鋁青銅、因科鎳爾(INCONEL625)、SS304、SS304L、SS316、SS316L;鉻鉬鋼、蒙乃爾(400/500)、20#合金，哈氏合金等金屬材料
緩閉止回閥緩閉止回閥
標準與規范
1、設計與制造:API594、API6D、JB/T8937
2、結構長度:API594、API6D、DIN3202、JB/T8937
3、壓力一溫度等級:SNSIB16.34、DIN2401、GB/T9124、HG20604、HG20625、SH3406、JB/T74
4、試驗與檢驗:API598、JB/T9092
5、配管法蘭:JB/T74~90、GB/T9112!9124、HG20592~20635、SH3406、ANSIB16.5、DIN2543~2548、GB/T13402、API605、ASMEB16.47
特點

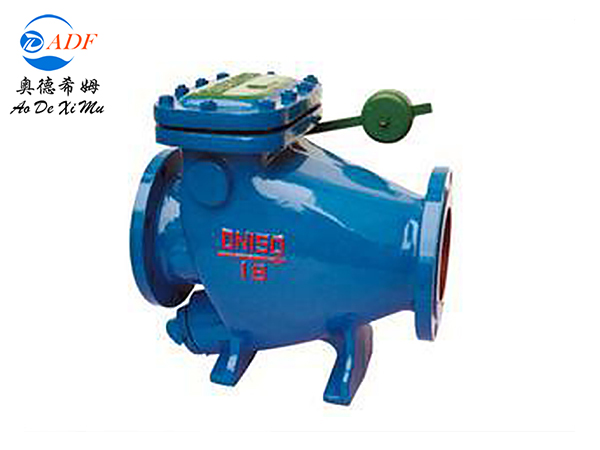

該閥主要由閥體、閥蓋、閥板、平衡砣、活塞和調節閥組成，用于給排水管道，安裝在水泵出口處用來防止介質逆流和消防破壞性水錘。具有閥瓣輕、開度大、節電效果顯著、流體阻力小、水錘消除結構 合理、密封性能可靠、耐磨損、使用壽命長、運行平穩、無振動、無噪音等優點。
適用介質:水、油、海水、污水
適用溫度:0~80℃(如需要，可達200℃)
結構特點
1、結構長度短，其結構長度只有傳統法蘭止回閥的1/4~1/8
2、體積小、重量輕、其重量只有傳統微阻緩閉止回閥的1/4~1/20
3、閥瓣關閉快速，水錘壓力小
4、水平或垂直管道均可使用，安裝方便
5、流道通暢、流體阻力小
6、動作靈敏、密封性能好
7、閥瓣行程短、關閥沖擊力小
8、整體結構、簡單緊湊、造型美觀
9、使用壽命長、可靠性高
技術參數
公稱壓力:1.0~2.5MPa 公稱通徑:40~800mm 適用介質:水、弱腐蝕性液體 適用溫度:0~80℃(如需要，可達200℃) 法蘭標準:GB/T 17241.6 GB/T9113 試驗標準:GB/T 13927 AP1598
尺寸重量
DN(㎜)
40
50
65
80
100
125
150
200
250
300
350
400
450
500
600
700
800
L
200
230
290
310
350
400
480
500
600
700
800
900
1000
1100
1300
1400
1500
H
300
300
320
354
350
380
500
580
670
730
820
920
950
1100
1200
1550
1700
B
220
270
290
300
320
340
410
450
550
580
630
700
800
900
990
1120
1300
