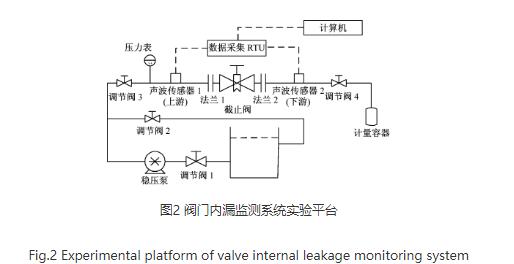

圖2為閥門生產廠家為大家介紹的閥門漏監測系統實驗平臺。該裝置由兩部分組成，部分為閥門內漏故障模擬實驗平臺，由穩壓泵、壓力表、計量容器、管道和閥門等部件組成；第二部分為內漏信號檢測系統，包括兩個聲波傳感器、信號變送器、數據采集卡和計算機等，用來采集并顯示聲波信號和管道壓力信號。實驗采用壓電式壓力傳感器，頻率響應范圍為0～500Hz，靈敏度分別為54200dr/105Pa和54000dr/105Pa，工作溫度范圍為-20～60℃，測量范圍為0～2000kPa。聲波信號經截止頻率為20Hz的二階切比雪夫低通濾波器濾波后，再經V/I轉換后遠傳，系統采樣頻率為50Hz。

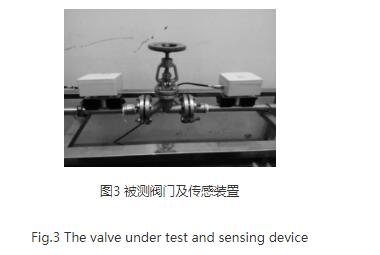

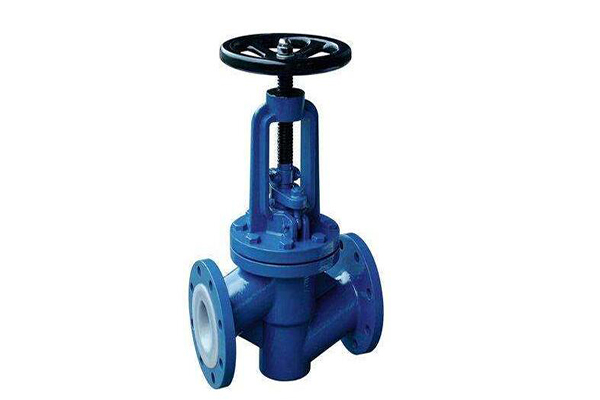

圖3為實驗用被測閥門及傳感裝置。該類山東閥門為J41W-16型截止閥，公稱直徑為Φ20mm，耐壓1.6MPa。根據閥門的線性行程可以近似得到閥門開度，閥桿擰出5個螺距對應閥門全開，一個螺距約對應20%閥門開度。

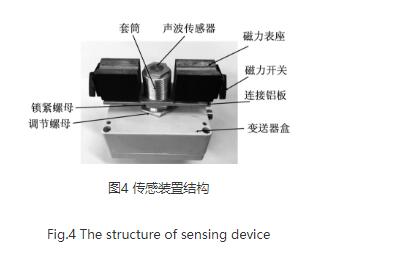

基于非介入式監測的目的，閥門生產廠家設計了圖4所示的傳感器裝置，包括兩個可開關的磁力表座、嵌入于外螺紋套筒內的聲波傳感器和聲波信號變送器。通過旋轉磁力表座的開關控制磁力表座有無磁性，方便傳感裝置的拆卸。磁力表座通過螺釘固定在連接鋁板兩端，鋁板中間為內螺紋，套筒穿過鋁板中間內螺紋后固定在變送器盒上。聲波傳感器通過螺紋旋入套筒內，通過旋轉外螺紋套筒上的六角螺母調節傳感器感測面與管道外壁接觸程度，由鎖緊螺母固定位置。傳感器輸出的聲波信號經電荷放大、電壓放大、低通濾波后，V/I轉換成4～20mA電流信號遠傳至數據采集RTU進行信號采集及處理。
