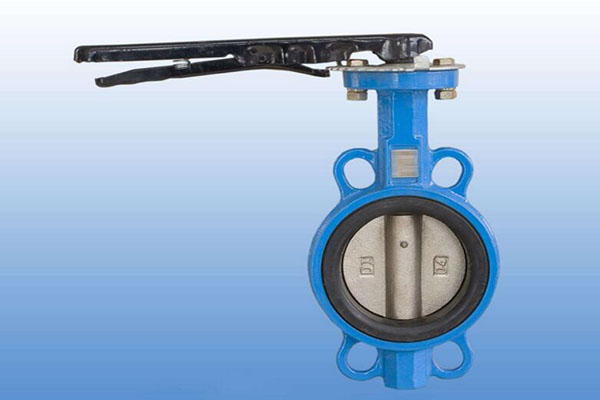

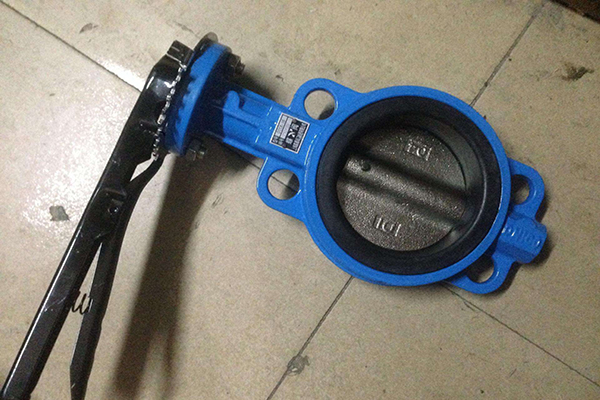

其實，蝶閥是一種結構簡單的調節閥，可用于低壓管道介質的開關控制的蝶閥是指關閉件(閥瓣或蝶板)為圓盤，圍繞閥軸旋轉來達到開啟與關閉的一種閥。那大家對其了解多少？分析蝶閥密封結構時需注意的點你知道嗎？下面，跟隨閥門生產廠家一起去下文看看吧。

1、密封結構形式分析

應用在高爐上的蝶閥類產品，使用介質通常為空氣，煤氣，煙氣及混合氣體，溫度在35-450度，應根據實際工況條件，合理的選用軸端密封結構滑動軸承在內填料在外型結構形式的蝶閥，形式結構簡單，緊湊，但只適用于工作溫度200度以下場合，且有微量的外泄漏。

填料在內滑動軸承在外型密封結構的蝶閥，由于滑動軸承置，避免了溫度對滑動軸承的直接作用，使用于高溫場合。但軸向尺寸大，主軸兩端支撐跨度大，導致主軸剛度降低，閥門生產廠家表示影響閥門啟閉的靈活性，累計誤差大造成泄露量大，因此該結構優缺點都很突出。

滑動軸承在中間兩側均有填料型密封結構蝶閥，將滑動軸承兩側密封，前組密封填料起阻熱減壓作用，后組密封填料起密封作用即為雙組多層次密封結構，屬?gòu)?fù)合式密封結構。

因此軸端密封性比前兩種形式好，高低溫度條件下都適用，不足之處就是徑向尺寸大，窄系列蝶閥受結構長度限制難以實施，通過三種結構形式的分析，我們不難做出選擇。

2、三種蝶閥軸端密封結構形式

蝶閥種類很多，如調節蝶閥，偏心蝶閥，連桿蝶閥等等.但就其軸端密封結構而言，基本形式有三種：填料在內滑動軸承在外型密封結構；滑動軸承在內填料在外密封結構；滑動軸承在中間兩側均有填料型密封結構。

3、外泄露問題

上述就是閥門生產廠家為大家介紹的分析蝶閥密封結構時需注意的三點內容，相信大家看完這些內容之后對其有了更深的認識，希望上述內容可以幫到大家。
